PLANEWAVE CDK 400 F/6,8 TELESKOPSYSTEM

ArtNr.: 812059
Nicht auf Lager
    Wird bestellt.

Liefertermin hier erfragen
? Warenkorb in PayPal anzeigen
CDK400 Teleskopsystem f/6.8

PlaneWave Highlights

Einfache Kollimation und hervorragende Zentrierkonstanz
Frei von außeraxialer Koma und Astigmatismus, ohne Bildfeldkrümmung
Perfekt flaches Feld, bis hin zum Rand der größten heute verfügbaren CCD-Sensoren
Komplette Reihe von CDK-, IRDK und Ritchey-Chrétien (RC) -Teleskopen
Beispielloses Preis-/Leistungsverhältnis für Teleskope dieser Qualität und Öffnung

Planewave hat es sich zur Aufgabe gestellt, professionelle Teleskope für Forschung und Lehre sowie Satellitenanwenungen in einem noch nie da gewesenen Preis/Leistungsverhältnis zu produzieren. Die von PlaneWave entwickelten CDK Astrographen sind revolutionäre Teleskope, welche speziell konzipiert wurden, um mit großformatigen CCD Kameras bei einem absolut planen Bildfeld eine beugungsbegrenzte Abbildung zu garantieren. Daneben sind PlaneWave-Teleskope auch hervorragend für visuelle Beobachtung einsetzbar.


Ein entscheidender Vorteil des CDK-Designs ist die einfache Kollimation und die erreichbare Zentriertoleranz. Dadurch wird sichergestellt, dass der Benutzer auch bei harten Umweltbedingungen (Temperaturschwankungen) die bestmögliche Abbildungsleistung erhält. Das Endergebnis ist ein Teleskop frei von außeraxialer Koma, außeraxialem Astigmatismus und Bildfeldkrümmung, welches ein perfekt planes Bildfeld bis hin zum Rand der größten heute verfügbaren CCD-Sensoren liefert.




PlaneWave CDK400 Teleskopsystem f/6.8

Basierend auf der Technologie des PW-1000 (1-Meter) Teleskops kombiniert PlaneWave seine revolutionären optischen Systeme mit seiner brandneuen innovativen Direct Drive Montierung der L-Serie.

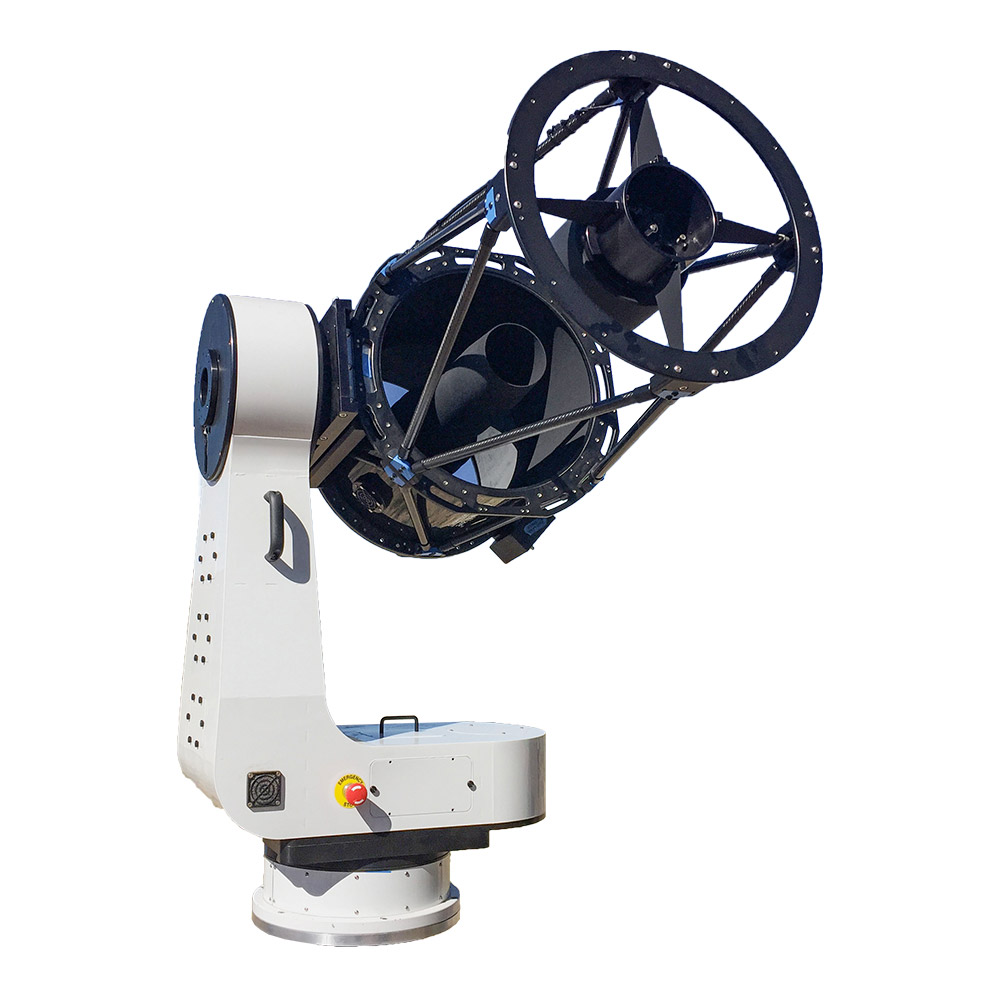

Das CDK400 Teleskopsystem f/6.8 setzt sich aus dem CDK17 und der L-500 Direct Drive Montierung mit integrierten, hochauflösenden Encodern und sehr hoher Schwenkgeschwindigkeit zusammen.

Die CDK Astrographen der Firma PlaneWave sind neue, revolutionäre Teleskope, welches speziell konzipiert wurden, um mit großformatigen CCD Kameras bei einem absolut planen Bildfeld eine beugungsbegrenzte Abbildung zu garantieren. Die Abkürzung CDK steht für das optische System der PlaneWave Astrographen - ein Dall Kirkham Cassegrain mit einer optischen Korrektureinheit. Mehr zum optischen Design CDK.

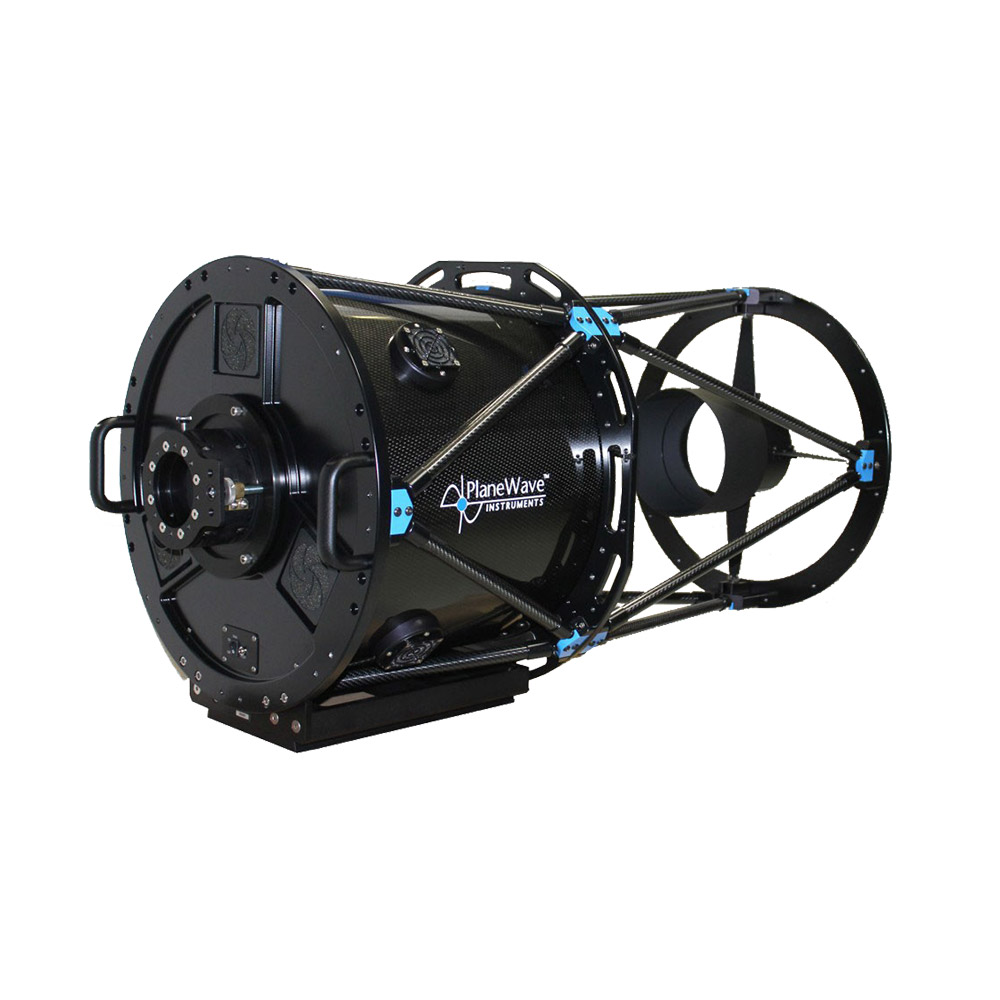

Das PlaneWave CDK 17 ist ein korrigierter 0,43m (17") Dall-Kirkham Astrograph mit f/6,8. Das CDK17 liefert ein 70mm großes Bildfeld ohne jegliche Bildfeldwölbung, Koma oder Astigmatismus. Das Intrumentengewicht beträgt 48 kg und ist standardmäßig mit einem Anschlussring an der Rückseite ausgestattet, um Fokussierer ihrer Wahl zu akzeptieren.



PlaneWave CDK400 Teleskopsystem f/6.8 mit Quarzglas-Optik: Bestehend aus CDK17" Astrograph (430 mm) und L-500 Montierung

CDK17 Astrograph modifiziert nach Dall-Kirkham, mit voll auskorrigiertem Bildfeld
2.939 mm Brennweite (f/8)
Hedrick Okularauszug (ohne EFA Kit) optional erhältlich, vorbereitet für Delta T Heater
Benötigt Versandverpackung #1323517. Die Versandverpackung wird zusätzlich berechnet

L-500 Montierung mit einer Nutzlast von über 90 kg (200 lbs)
kein Backlash, keine periodischen Schneckenfehler
mit integrierten, hochauflösenden Encodern
unglaubliche Schwenkgeschwindigkeit von bis zu 50 Grad pro Sekunde
Kabeldurchführung in der Montierung
Benötigt Versandverpackung #1323505. Die Versandverpackung wird zusätzlich berechnet


Quarzglas (Fused Silicia):

Das verwendete Quarzglas (Fused Silicia) ist ein synthetisches amorphes Quarzglas von höchster Reinheit und eines der transparentesten verfügbaren Gläser. Aufgrund seiner Reinheit sind die optischen und thermischen Eigenschaften von Quarzglas anderen Glasarten überlegen. Seine Transmission und Homogenität übersteigen die der kristallinen Quarze und vermeiden die Probleme der Temperaturinstabilität, unter der kristalline Quarzgläser leiden. Fused Silica hat einen thermischen Ausdehnungskoeffizienten, der sechsmal niedriger ist als der von Borosilikatglas (Pyrex). Es behält seine Form also mit einer sehr hohen Genauigkeit bei, wenn es abkühlt. Dies führt zu einer gleichbleibenden optischen Leistung und einem unveränderten Schärfepunkt bei Temperaturänderungen. Mit seiner hohen Schmelztemperatur (~ 1.600 Grad Celsius), einem sehr niedrigen thermischen Ausdehnungskoeffizienten und einer hohen Widerstandsfähigkeit gegenüber thermischen Schock ist es das Material der Wahl für professionelle Instrumente sowie für verschiedene wissenschaftliche Anwendungen.


L-Serie:

Die L-Serie verbindet Vielseitigkeit, Einfachheit und Erschwinglichkeit, indem sie die bewährte Technologie, wie die CDK700 und des 1-Meter Teleskop PW 1000, die in Universitäten rund um die Welt eingesetzt werden, in einer kompakten, eigenständigen Montierung verpackt.

Die Montierung ist mit Direktantrieben, sowie Hochpräzisionsencodern ausgerüstet. Die Software ist komplett ASCOM-kompatibel und erlaubt genaue Positionierung wie auch Satellitentracking.

In Alt / Azimutale-Konfiguration ist wesentlich kompakter als eine parallaktische Montierung. Dies ermöglicht, dass der Bewegungsradius eines größeren Teleskopes viel kleiner wird. Somit können in kleinen Schutzbauten große Instrumente untergebracht und somit viel Geld bei der Kuppel oder dem Gebäude gespart werden. Im Gegensatz zu parallaktischen Montierungen gibt es keinen Meridian-Flips, und keine großen, vorstehenden Gegengewichte. Der Alt/Az-Modus ist intuitiver zu bedienen und das Einnorden entfällt.


L-Serie Features:

Direktantriebsmotoren auf jeder Achse für eine reibungslose, schnelle und nahezu geräuschlose Bewegung des Teleskops
Schwenkgeschwindigkeit bis zu 50 Grad pro Sekunde
Hochauflösende Encoder auf jeder Achse für präzise Positionierung
kein Backlash, kein periodischer Fehler
Polhöheneinstellung von 0 bis 90 Grad
integrierte Elektronik
Kabeldurchführung in der Montierung
Beidseitige Prismenklemme möglich: Innen PlaneWave-Klemme, um ein CDK17/20 auf der Innenseite des Gabelarms zu halten. Zusätzlich besteht die Möglichkeit, einen weiteren Tubus auf der Außenseite des Gabelsarms zu montieren. Optionale Schwalbenschwanzklemme erforderlich.
Azimutaler Schwalbenschwanz zum Balancieren der Montierung

Kontroll System

User Interface: PlaneWave Interface 4 (PWI4) Control Software mit integriertem PointXP Montierungs Modellierungs-Software
Schwenkgeschwindigkeit: 20 Grad/Sekunde (Standard); 50 Grad/Sekunde ( Maximium) für beide Achsen
Integrierte Sensoren in den Achsen ermöglichen es, dass die Montierung nach dem Anschalten automatisch in ihre Startposition fährt.


Versand: Maße und Gewicht:
CDK17;

Breite in cm; 76,2
Höhe in cm: 94
Länge in cm: 147,3
Gewicht Brutto in kg: 102,1

L-500:
Breite in cm: 99,06
Höhe in cm: 152,4
Länge in cm: 106,68
Gewicht Brutto in kg: 204,1

Die Angaben dienen nur als grobe Einschätzung! Die tatsächlichen Versandmaße und Gewicht können abweichen.

Technische Daten:

Optik:

Optische Bauart: Corrected Dall-Kirkham (CDK)
Öffnung: 17" (432 mm)
Brennweite: 2.939 mm
Öffnungsverhältnis: f/6.8
Bildfeld: 70 mm
Backfokus: 10.24" (260 mm) hinter der Monagefläche, 7.24" (184 mm) hinter der Fokussiereinheit

Obstruktion: 49% (Durchmesser HS)
Substrat: Quarzglas
Tubusgewicht: 48 kg


Montierung:

Montierung:
Alt-Azimutale / Parallaktische Direktantriebs-Montierung
Tragekapazität: 91 kg
Montierungsgewicht: 100 kg
Polhöheneinstellung: 0 bis 90 Grad, Nord- und Südhalbkugeln
Schwenkgeschwindigkeit: 20 Grad/Sekunde (standard); 50 Grad/Sekunde (maximum), beide Achsen
Nachführgenauigkeit: < .3 Bogensekunden Fehler über einen 5 Minuten Zeitraum
Zielgenauigkeit: 2 Bogensekunden
Positioniergenauigkeit: <10 Bogensekunden RMS mit PointXP Modell
Eigenfrequenz: 10 Hz oder größer
Softwaresystem: PlaneWave Interface dual axis telescope control
Software: PlaneWave Interface (PWI4) mit integrierter PointXP Modellierungs Software von Dave Rowe. ASCOM kompatibel
Sensoren: Integrierte Sensoren in den Achsen ermöglichen es, dass die Montierung nach dem Anschalten automatisch in ihre Startposition fährt

Elektronik:

Motordrehmoment: etwa 27 Nm kontinuierlich; 68 Nm Spitzenlast
Motor: Azimutal and Höhe: Direktantrieb 3-phasige Axial-Flux-Drehmoment-Motoren
Motorsteuerungssystem: Industriestandard Parker bürstenlose Motorsteuerung und eingebaute Elektronik
Encoder: eingebaute 152mm Scheibe in der Azimut- und Höhenachse mit Edelstahl-Encoder. Entspricht etwa 0,069 Bogensekunden Auflösung
Strombedarf: akzeptiert 120 VAC. Geliefert mit geregeltem 12VDC 15A Netzteil
Softwaresystem: PlaneWave Interface dual axis telescope control
CDK 17

Eingebaute Heizelemente zur Tauverhinderung - Die Heizelemente auf dem Primär- und Sekundärspiegel erfordern den separat erhältlichen Delta-T-Controller #1329110 für Planewave-Teleskope mit voreingebauter Verkabelung für die Heizung
OTA-Abdeckung - Zum Schutz des Primärspiegels und der Innenseite des optischen Tubus
Flash-Laufwerk - Enthält Software und Anweisungen für die Kollimation und den Abstand des Primär- zum Sekundärspiegel
Werkzeugsatz (5812A35) - Standard-Innensechskantschlüssel (nur für Bestellungen aus Europa)
Weiche Abdeckung für den Sekundärspiegel
12V AC-Adapter

L-500

Hardware:
Sechs 3/8-16 x ¼" Innensechskantschrauben zum Verschrauben der Montierung mit Säule oder Polhöhenwiege
Sechs 3/8-16 x ¼"-Unterlegscheiben
ein Ansatzbolzen mit Verlängerung für die RA-Achse für die Polausrichtung mit der Polhöhenwiege
Planewave-Saddle Schwalbenschwanzklemme - wird standardmäßig mit L-500- oder L-600-Montierung zur Befestigung von CDK17-, CDK20- oder CDK24-OTAs geliefert. Kann auf Kundenwunsch mit EZ-Saddle Schwalbenschwanzklemme geliefert werden
Ein 16‘ (4,8m) USB-Kabel - zum Anschluss der Montierung an den Steuercomputer der Sternwarte
Ein 120V AC-Stromkabel - Zur Versorgung der Montierung
Ein Standard-Inbusschlüssel-Set - zum Anziehen der Schrauben an der Montierung
Flash-Laufwerk - Enthält die PWI4-Software zur Steuerung der Montierung und eine Anleitung zur Installation
