Astro-Physics GTO-1600 Montierung (verschiedene Versionen erhältlich)


parallaktische Montierung mit Servo-Drive Motoren, ersezt die GTO 1200
in Polblock und DE-Achse zum bequemeren Aufbau und/oder Transport zerlegbar - und das für eine Traglast von ca. 90kg
mit autokompensierten Motor-Getriebeboxen und zentraler Kabeldurchführung durch die Polachse
inkl. Software und GTOCP4 Servomotor-Kontrollbox, GTO Keypad optional erhältlich
wahlweise lieferbar mit Encodern bzw. Tieftemperatur Encodern in RA und DEC Achse - siehe untenstehendes Dropdown

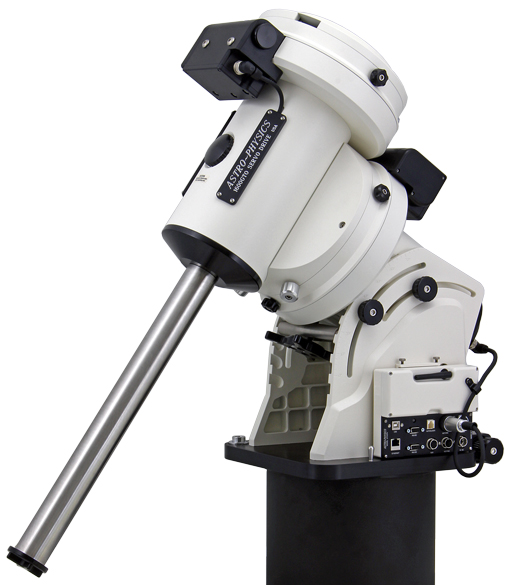

Astro-Physics GTO-1600 Montierung
mit GTO-CP4 Kontrollbox, neuen autokompensierten Motor-Getriebeboxen und zentraler Kabeldurchführung durch die Polachse - wahlweise lieferbar mit oder ohne Absolut Encoder

Die GTO-1600 tritt die Nachfolge der inzwischen schon als legendär einzustufende GTO-1200 von Astro-Physics an. Sie wurde im Jahr 2013 von Sky&Telescope als "Hot Product" des Jahres gewählt. 2017 wurde die neue CTOCP4 Motorsteuerung ebenfalls zum "Hot Product" des Jahres gewählt.

Die Ingenieure der Firma Astro-Physics verfügen nun seit mehr als 30 Jahren über das erforderliche technische "know how", um Montierungen mit höchster Instrumententraglast, höchst präziser Tracking und GoTo Performance bei gleichzeitig geringem Eigengewicht zu konstruieren und auch zu fertigen.

Nach über 12 Jahren erfolgreicher Produktion der GTO-1200 (nähere Informationen zur GTO 1200 auf astro-physics.com) befanden die Ingenieure bei Astro-Physics, dass die Zeit reif sei für einen verbesserten und tragfähigeren Nachfolger der GTO-1200 - das Ergebnis: die GTO 1600.

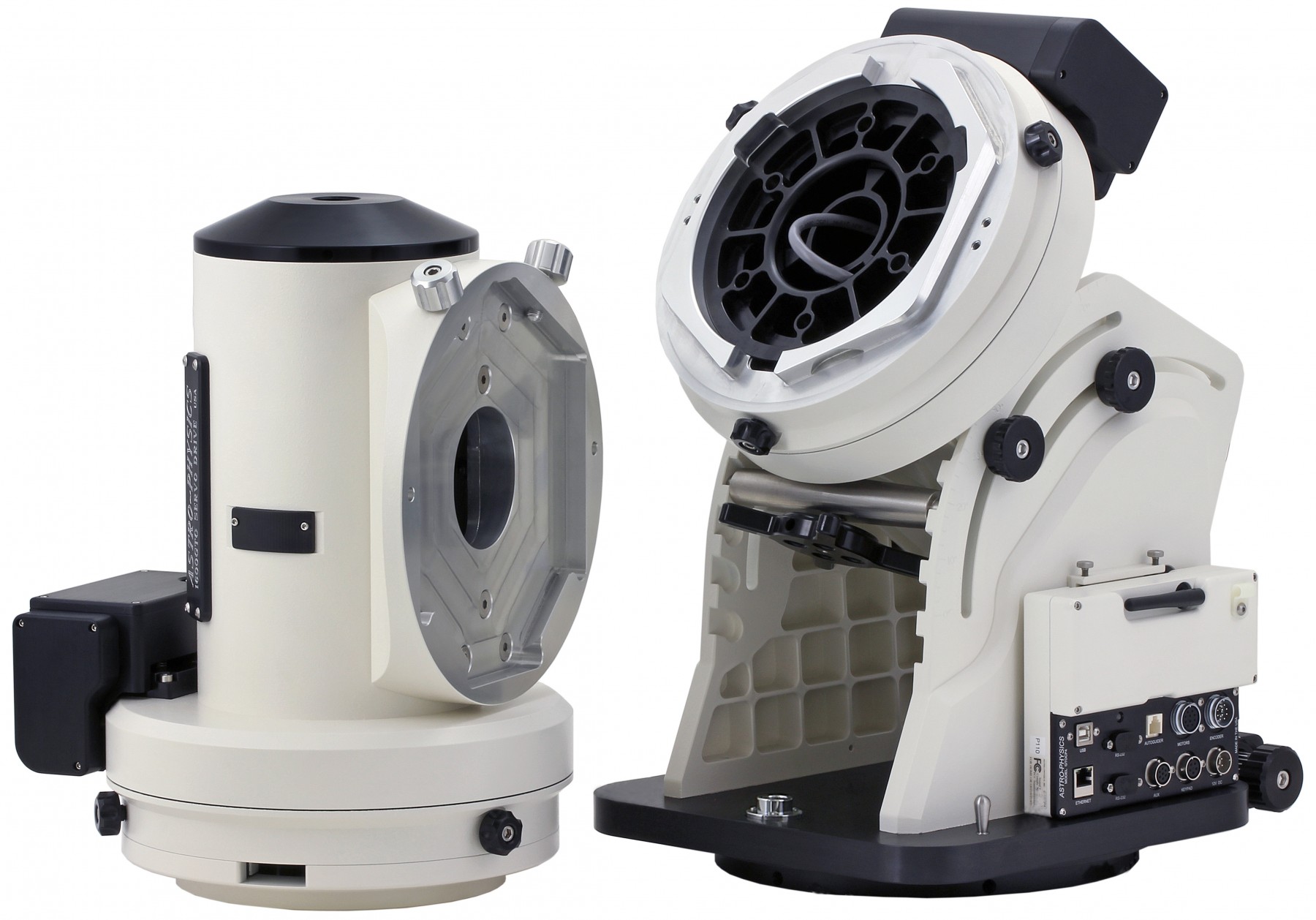

Wie auch schon bei der GTO-1200 ist bei der GTO 1600 Polblock mit RA Achse und DE-Achssblock zum bequemeren Aufbau und/oder Transport teilbar. Die Verbindung erfolgt über eine hoch präsize - CNC gefräste - Schwalbenschanzführung. Der RA Block wiegt 29- und der DE Block 18kg. Die GTO-1600 ist für eine stationäre Aufstellung konzipiert.
Im Kern der GTO-1600 steckt die GTO-1200, erweitert und verbessert durch ...


Die wichtigste Neuerung sind die autokompensierten Motor-Getriebeboxen von Astro-Physics

Seit kurzer Zeit hat Astro Physics die Antriebstechnik der Montierungen radikal überarbeitet und neu konstruiert. So werden bei allen Astro-Physics Montierungen - auch bei der GTO-1600 - seit kurzer Zeit so genannte autokompensierte Motor-Getriebeboxen, sowohl an der RA- als auch an der DE Achse eingesetzt. Diese bieten sowohl große Vorteile für die Astrofotografie als auch für die visuelle Beobachtung.

Auch Backlash Probleme (Umkehrspiel) gehören weitgehend der Vergangenheit an. Bei der Justage mit Zug/Druckschrauben war immer das Problem die optimale Einstellung zu finden.. Ist der Abstand zwischen Schnecke und Schneckenrad zu groß, ist das Umkehrspiel viel zu hoch, ist der Abstand zu klein, droht z.B. bei Temperaturschwanken ein Blockieren des Antriebs. Durch die neue Konstruktion sind Schnecke und Schneckerad immer im optimalen Eingriff.

Um Beschädigungen der Antriebe während des Transports zu verhindern, kann der komplette Motor/Schneckenblock über einen kleinen Hebel komplett ausgekoppelt und nach dem Transport genauso einfach wieder eingekoppelt werden.

Auch nach Jahren - und auch bei sehr intensivem Einsatz - presst sich die Antriebsschnecke bei Materialverschleiß immer optimal ins Schneckenrad ein. Zudem werden neue Stahllegierungen mit extrem geringen Verschleiß für die Schneckenproduktion eingesetzt - nicht unwichtig für automatisierte Beobachtungen, wo das Teleskop häufig mit hohen Geschwindigkeiten im GoTo Betrieb hin- und her geschwenkt wird.

Die Rundlaufgenauigkeit (PE - Periodic error) JEDER Antriebsschnecke wird vor Auslieferung der Montierung mit der Software PemPro gemessen und die daraus resultierende Kompensation in der CPC Steuerbox gespeichert, so dass die PEC Funktion (Periodic error compensation) für Sie als Beobachter sofort zur Verfügung steht. 90% des Rundlauffehlers wird dadurch kompensiert - nicht unwichtig für fotografische Beobachtungen mit kürzeren Belichtungszeiten OHNE Guiding.

Während des Northeast Astronomy Forum (NEAF) 2016 zeigte Roland Christen von Astro-Physics einige Funktionen der autokompensierten Motor-/Getriebeboxen und der GTOCP4 Kontrollbox.


Einige weitere Highlights...

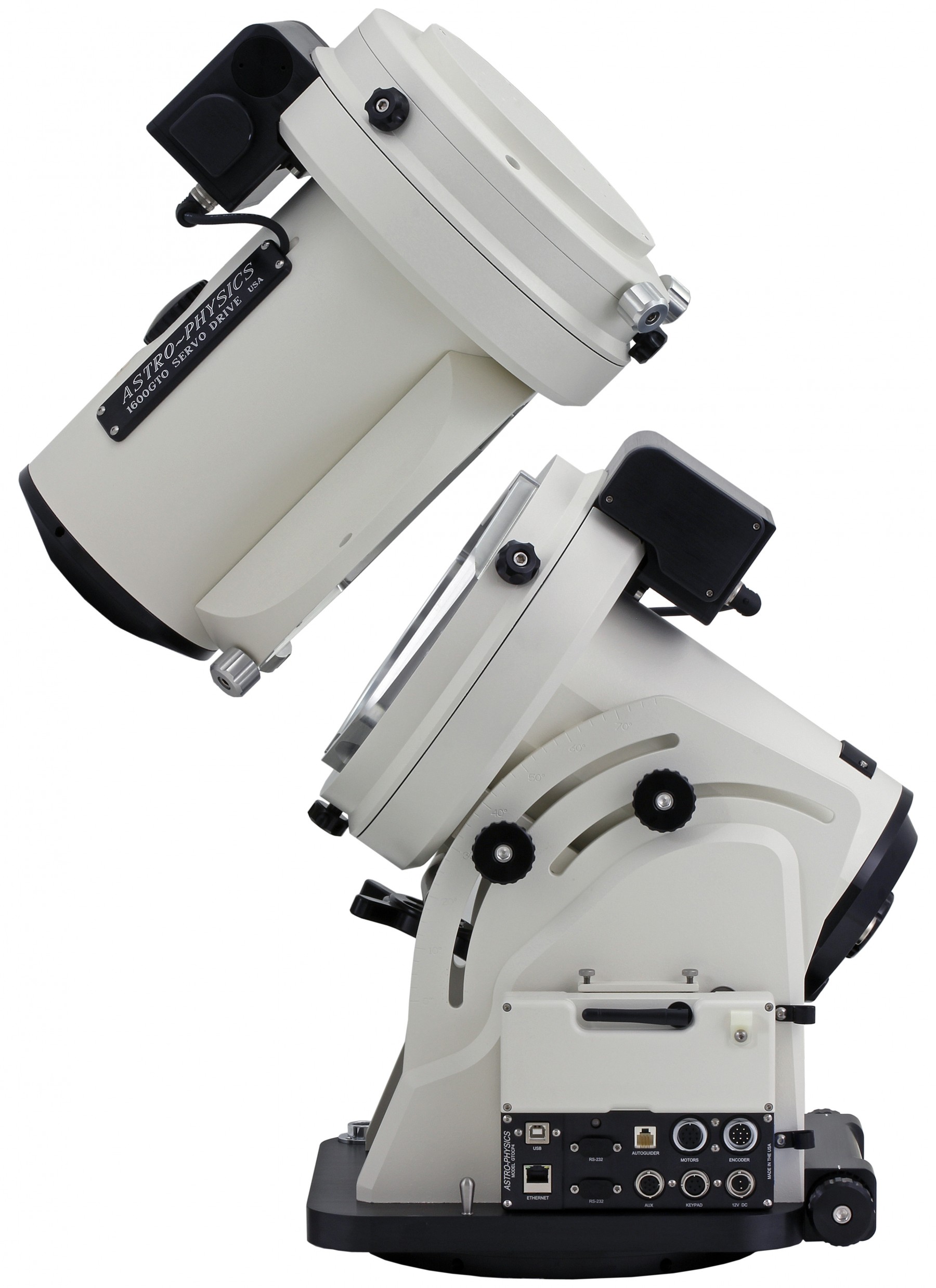

Astro Physics GTO 1600

Leistungsfähigere Motoren mit erhöhtem Drehmoment für höhere Durchzugskraft bei tiefen Temperaturen
eine komplett neu struktuierte GTO-CP4 Steuerelektronik unter Verwendung modernster Chiptechnologie. Nähere Informationen zur CP4 Steuerelektronik finden sie hier.
im Vergleich zur GTO-1200 Vergrößerung des DE Schneckenantriebes auf 260mm Durchmesser für höhere Präzision und Tragkraft/Stabilität
alle elektronischen Bauteile der GTO-1600 werden nach der RHO EU-Umweltnorm ausschließlich Cadmium- und Bleifrei produziert
eine hoch aufgelöste, sehr feinfühlige Azimutjustage. Eine 360 Grad Umdrehung der Stellschrauben entspricht 42 Bogenminuten, die Verstellung um einen Teilstrich 3 Bogenminuten. Gesamtstellbereich +/- 9 Grad
Poljustage mit dem Winkelpolsucherfernrohr RAPAS am Nord- und am Südhimmel in kürzester Zeit. Der Winkelpolsucher (optional) kann ohne zusätzlichen Adapter verwendet werden. Die vergrößerte Öffnung der DE-Achse für den Polsucher ermöglicht ein größeres Gesichtsfeld sowohl für den Astro-Physics Winkelpolsucher (RAPAS, optional) als auch für die älteren PASIL Polsucher von Losmandy
Polhöhenstellbreich von 0 bis 78 Grad geografischer Breite in normalen Konfiguration der Montierung
interne Verkabelung durch die Polachse mit viel Platz für weitere Zubehörkabel
die Montierungskomponenten sind modular und einfach zu warten
die Klemmung beider Achsen kann zwischen Rutschkupplung und "bomebenfest" stufenlos eingestellt werden. Die Probleme der älteren GTO-900 und GTO-1200 mit verformten Kunststoffbolzen gehören der Vergangenheit an.
die CPC Kontrollbox ist vertikal montiert, damit Feuchtigkeit nicht in die Elektronik eindringen kann
Beobachtungen (auch fotografische) mit der Montierung sind ein gutes Stück über den Meridian hinaus möglich, wenn das Beobachtungsziel so steht, dass das Teleskop nicht gegen die Säule stößt. So sind lange Belichtungsreihen möglich, ohne dass das Teleskop zwischendurch umgeschwenkt werden muss. Das ist sehr hilfreich bei lang belichteten Schmalband Aufnahmen enger Halbwertsbreite oder wenn eine große Zahl von Einzelaufnahmen für ein Mosaik benötigt wird
die Montierungssteuerung verfügt über verschiedene komfortable Parkpositionen. Schaltet man nach einer GTO Initialisierung am Ende der Beobachtungssession (poljustierte Aufstellung der Montierung vorausgesetzt) die Spannungsversorgung aus, werden die aktuellen Antriebsparameter in einen elektronischen Speicher geschrieben. Wollen Sie nach einigen Tagen wieder beobachten, schalten Sie einfach die Betriebsspannung wieder ein und Sie können sofort die erste GoTo Positionierung OHNE eine neue Initialisierung durchführen (funktioniert natürlich auch am Tageshimmel).
die Achsgehäuse der GTO-1600 sind aus massiven Aluminiumblöcken gefräst, um den hohen Axial- und Druckbelastungen standzuhalten, mit der ein mittelgroßes Teleskop unter realen Beobachtungsbedingungen auf die Montierung einwirkt. Alle Komponenten werden mit modernsten CNC-Bearbeitungstechniken bearbeitet. Die kritischen Flächen sind winkelabhängig so genau bearbeitet, dass die Montierungsachsen perfekt orthogonal zueinander stehen. Dies führt zu einer Positionierungsgenauigkeit von 1 Bogenminute für eine gut poljustierte Montierung
beide Achsen nach Lösen der Klemmung frei schwenkbar (Initialisierung geht dabei verloren)
Spannungsversorgung über 12 - 13.8 Volt (Netzteil oder Autobatterie). Das Netzteil sollte einen Dauerstrom von 5 Ampere liefern können.
die Steuerung der Montierung ist sehr variabel gehalten. Sie können die Montierung über PC (Windows/MAC) und eine Vielzahl von Softwarepaketen (z.B. Guide, The Sky und vielen anderen) mit oder ohne ASCOM-Treiber, Mac-Computer oder sogar mit mobilen Smart-Geräten.

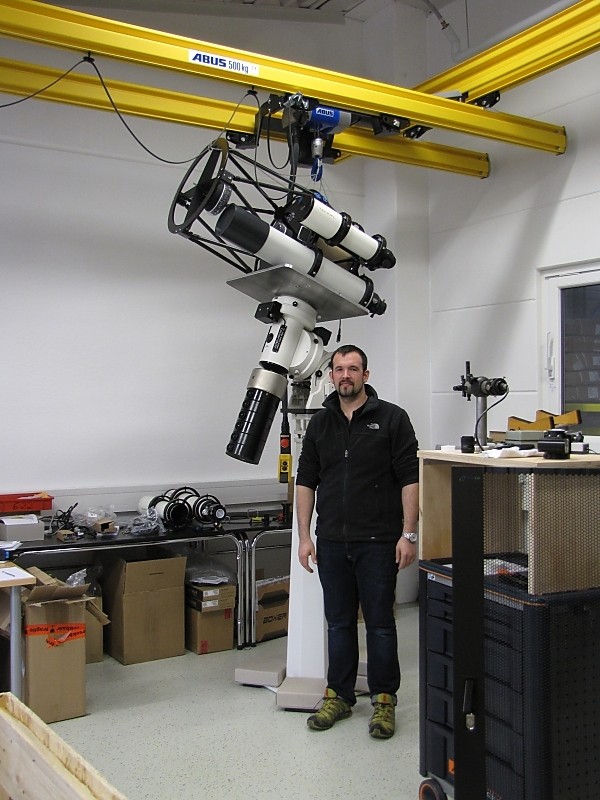

Astro Physics gibt für die GTO-1600 eine Instrumententraglast von ca. 100 Kilogramm an. Das entspricht grob 10 Zoll Refraktoren und/oder 18- bis 20 Zoll Spiegelteleskope. Bitte beachten Sie aber, dass diese Angaben nur Richtwerte sein können. Letztlich hängt die reale Traglast einer Montierung von der mechanischen Tubuslänge des Teleskops ab. Auch von der Art der Beobachtung ist die Wahl einer Montierung abhängig. Belasten Sie eine Montierung mit maximaler Traglast, sind sicher visuelle Beobachtungen noch möglich. Für den astrofografischen Einsatz trifft das dann nicht mehr zu

Weitere technische Details und ausführliche Informationen zur 1600 GTO Montierung finden Sie direkt auf der Original Website von Astro Physics. Bei weiteren Fragen schreiben Sie uns eine Email unter kontakt (at) baader-planetarium.de oder rufen Sie uns an.
