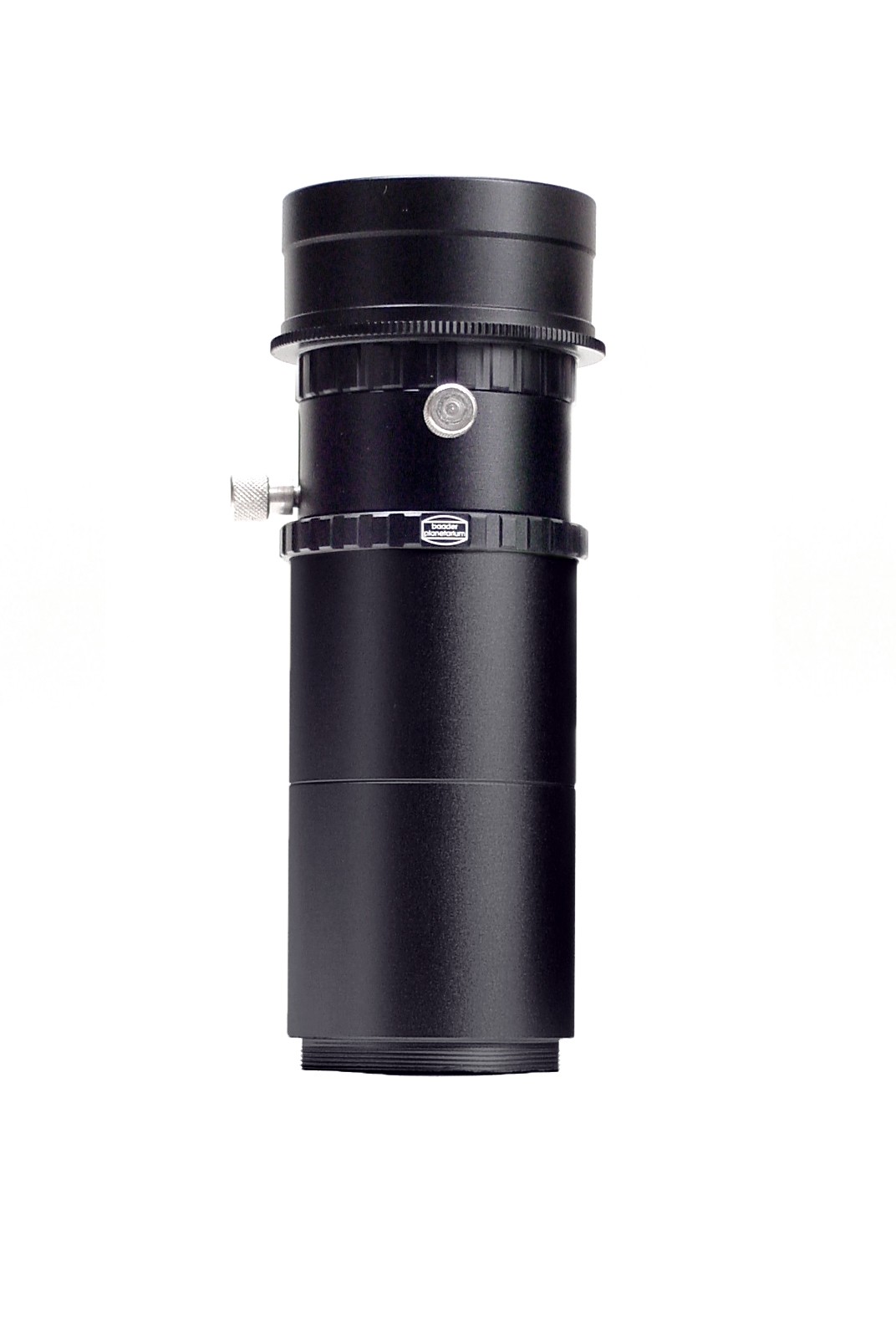

OPFA II - Teleskopseitiger Anschluss: zum Einstecken in alle 2" Okularauszüge, mit Sicherungsnut in der 2" Steckhülse, mit Filtergewinde für 2" Farb- u. Nebelfilter!
Lieferung OHNE Projektionsokular!
Zur Fotografie mit digitalen und/oder analogen Spiegelreflexkameras mit abnehmbarem Objektiv

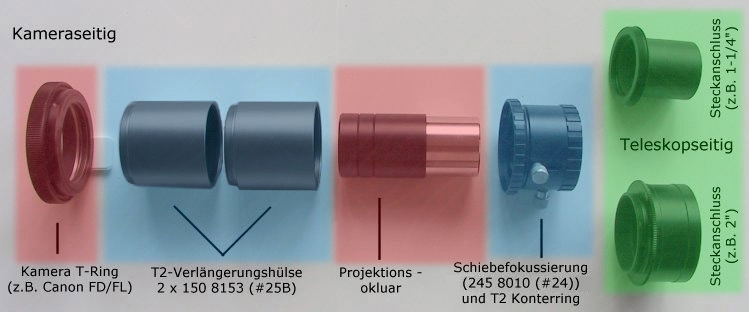

Bestehend aus Grundversion OPFA (Einzelteile siehe OPFA IV) sowie teleskopseitig mit 2" Steckhülse (#2408150)
Baader OPFA Okularhalter für die klassische Okularprojektion mit SLR und DSLR Kameras:
OPFA ist jeweils ein kompletter Fokal- und Okularprojektionsansatz (ohne Projektionsokular und ohne Kamera T2-Ring) mit teleskopseitigen Anschluss, einer Schiebefokussierung und 2 Stück 40mm T-2 Zwischenringen (ein für Ihre Kamera passender T2-Ring (siehe Sektion 17A) muss separat bestellt werden).
Unsere OPFA Projektionssysteme lassen sich lichtdicht einstellen und bombenfest verschrauben - so wackelt nichts mehr - und mit zusätzlichen T2 Zwischenringen lassen sich auch extreme Projektionsmaßstäbe beliebig erreichen! - sogar mit CCD-Kameras.
Jede Okularprojektion funktioniert auf die gleiche Weise. Unterschieden wird dabei nur ob die Aufnahmekamera dabei MIT oder OHNE Objektiv eingesetzt wird. Arbeitet man mit einer (digitalen) Spiegelreflexkamera, so wird das Objektiv in der Regel entfernt und direkt an den Projektionsansatz angeflanscht.

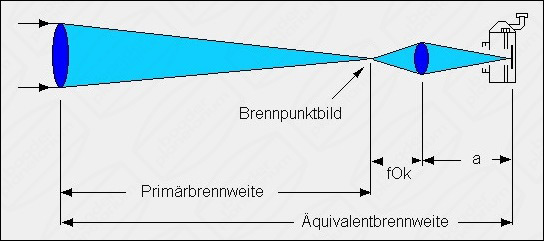

Wird das Kameraobjektiv in das System integriert spricht man von einer sogenannten afokalen Projektion. Dies ist zur Zeit die Regel bei Aufnahmen mit digitalen Sucherkameras, bei denen das Objektiv NICHT entfernt werden kann. Folgende Grafik zeigt den Aufbau der klassischen Okularprojektion mit Kameras, bei denen das Objektiv abgenommen werden kann.
Das Brennpunkt- oder Fokalbild des Teleskops wird über ein Projektionsokular auf den Film projiziert (ähnlich dem Diaprojektor, der das Dia vergrößert auf die Leinwand projiziert). Die daraus resultierende Brennweite nennt man Äquivalentbrennweite (f_Ä).
Für den Abbildungsmaßstab ist die Brennweite des Okulars (fOk) und der Projektionsabstand (a) maßgebend. Die Äquivalentbrennweite berechnet sich dabei wie folgt (je länger sie wird, desto größer wird das Bild auf dem Film):
f_Ä = f_primär × ((a ÷ fOk) 1)
Aus der Formel ist leicht ersichtlich: verringert man die Okularbrennweite und/oder steigert den Abstand a (Okularbrennpunkt/Film) erhöht sich der Wert der Äquivalentbrennweite bzw. der Abbildungsmaßstab; das Bild wird größer.
Die Funktion der Schiebefokussierung und des Konterringes
Die Schiebefokussierung gestattet ein Feineinstellen des Projektionsabstandes a durch leichtes vor- oder zurückschieben des Okulars in der Steckaufnahme.
Durch Lösen des Konterringes lässt sich der komplette Ansatz mit montierter Kamera stufenlos rotieren, um einen günstigen Bildausschnitt einzustellen. Bei den Modellen OPFA-1 und OPFA-2 kann die Kamera natürlich in den teleskopseitigen Hülsen rotiert werden.
Bei den Modellen OPFA-3 bis OPFA-7 bildet die Verbindung Okularauszug zum OPFA eine starre Verschraubung. Hier kann eine Kamerarotation nur über den Konterring der Schiebefokussierung erfolgen.
Hersteller Baader Planetarium
Artikelnummer (#) 2458142
EAN Code 4047825010148
Nettogewicht (kg) 0.20
Optische Baulänge (mm) variabel
Kamera-Anschluss Zur Fotografie mit digitalen und/oder analogen Spiegelreflexkameras mit abnehmbarem Objektiv
Innendurchmesser / Freie Öffnung (mm) 38
Außendurchmesser (mm) 60,0
Adaptierbar an 2" Okularauszüge
Außenanschluss (Okular/Kamera-seitig) M42 x 0.75 (T-2)
Innenanschluss (teleskopseitig) M34, M42 x 0.75 (T-2), M48
Außenanschluss (teleskopseitig) ø 2" (50.8mm)
Adaptertyp Verlängerung, Variable Fokussierung
